Você sabe o que é um Coordenograma de Sobrecorrente? Separamos neste artigo algumas definições para você se aprofundar neste assunto que tem ganhado espaço no mercado de trabalho.
O que é um Coordenograma?

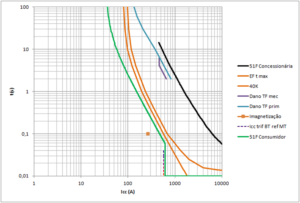

Um coordenograma é um gráfico logarítmico de tempo (eixo Y) por corrente (eixo X) da curva de proteção de sobrecorrente temporizada (ANSI 51F e 51N) e instantânea (ANSI 50F e 50N).
Este coordenograma também pode apresentar as curvas de danos de materiais, equipamentos, fusão de elos fusíveis bem como as correntes de magnetização de transformadores.
Algumas vezes pode-se utilizar no lugar da corrente o conceito de múltiplo (M), que nada mais é do que a relação entre a corrente de curto-circuito (Icc) pela corrente de pickup do relé (Ipickup).

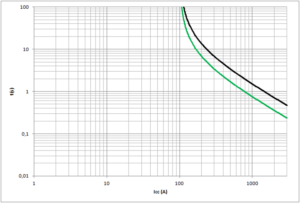

Com este gráfico é possível analisar a coordenação entre os equipamentos de proteção de sobrecorrente existentes no sistema de distribuição de energia, como por exemplo a seletividade entre um relé de uma cabine de média tensão e o religador a montante da concessionária.
Como plotar uma curva de proteção de sobrecorrente?
Para plotar uma curva de proteção de sobrecorrente é necessário saber os pontos desta ou a equação que rege a relação tempo x corrente. Muitas das curvas utilizadas nos relés de sobrecorrente seguem uma determinada equação como as curvas IEC e ANSI, muitos utilizadas em relés de cabine de média tensão.
Outras curvas de sobrecorrente podem ser obtidas através dos múltiplos e tempos de atuação fornecidos pelos fabricantes de relés e religadores de proteção.
Outro tipo de curva de sobrecorrente existente, as chamadas curvas “Recloser”, são muito utilizadas pelas concessionárias para ajustar os religadores automáticos existentes em seu sistema de proteção. Estas curvas (Reclosers), utilizadas pelas concessionárias para ajustar seus Religadores Automáticos, é uma das dúvidas dos profissionais quando o assunto é seletividade da Proteção.
Existem também na rede de distribuição de energia, porém já em obsolescência, religadores automáticos eletromecânicos, eletrônicos ou até hidráulicos, que possuem curvas de sobrecorrente específicas de cada fabricante.
Para se alterar uma determinada curva de sobrecorrente, os engenheiros de proteção utilizam-se do chamado multiplicador ou dt (dial de tempo).
Além de multiplicador, pode-se alterar uma curva somando-se um valor a esta. Esta opção é denominada de Adicionador nos ajustes de parametrização dos relés.
Outra função que pode ser utilizada para modificar uma curva de sobrecorrente é o MRT (Minimum Response Time) que acaba por cortar a curva, não permitindo que a mesma tenha tempos extremamente baixos.
Por fim, há o ajuste de alta sensibilidade para defeitos à terra para as curvas de sobrecorrente de neutro chamado de Neutro Sensível, SEF (Sensitive Earth Fault) ou GS (Ground Sensor).
Profissionais de Engenharia Elétrica x Coordenograma
A noção e capacidade de análise de um coordenograma de sobrecorrente de proteção são imprescindíveis para que o profissional da engenharia elétrica possa atuar nesta área. Porém, poucos profissionais sabem interpretar um coordenograma. Números mais reduzidos ainda são capazes de efetuar um estudo e plotar um coordenograma de sobrecorrente
Um dos motivos desta grande dificuldade entre os profissionais da engenharia elétrica se dá por este tema não ser contemplado nas disciplinas da maioria dos cursos de graduação de engenharia elétrica. Também há poucos cursos de pós-graduação ou de aperfeiçoamento disponíveis no mercado.
Assim, muitos engenheiros eletricistas se formam a cada ano não sabendo os conceitos básicos de proteção do sistema elétrico como, por exemplo, plotar as curvas de sobrecorrente.
Um mercado para especialistas
O nível de empregabilidade do engenheiro eletricista especialista em Proteção do sistema elétrico é alto diante de uma demanda crescente tanto na indústria quanto no setor de distribuição de energia.
Logo, esse conhecimento é um diferencial na carreira destes profissionais, proporcionando vantagem competitiva, além de ter impacto na remuneração e na progressão de sua carreira.
Por essas razões, os cursos de Curto-circuito e Seletividade de Proteção em Cabines de Média Tensão da PROENGE são oportunidades para quem deseja se aprofundar nesse conteúdo. Os profissionais que melhor dominam as demandas nessa área saem na frente neste mercado competitivo.
