O ADICIONADOR (ou também chamado de ADD) é uma função do ajuste de proteção de sobrecorrente.
Pode estar disponível em alguns relés, mas é mais comum de ser encontrada nos ajustes dos Religadores Automáticos, utilizados pelas concessionárias de energia para proteção dos alimentadores.
Funcionamento do ADD
A função ADD provoca um aumento na temporização da curva de sobrecorrente temporizada, para fase (51), para o neutro (51N), ou para ambos se necessário.
Assim, a função ADD soma para cada ponto da curva de sobrecorrente a temporização definida no ajuste do adicionador.
Esta função é muito utilizada pelas concessionárias para coordenar religadores em série quando se faz necessário elevar a curva de sobrecorrente nas regiões de alto valor de corrente no coordenograma. Com isso, o aumento provocado por esta adição na temporização não eleva a curva para valores de baixo valor de corrente, principalmente próximos ao pickup.
Uma outra solução seria aumentar o multiplicador ou dial de tempo. Todavia está ação acaba provocando um aumento em toda a curva, deixando tempos muito elevados para atuação da proteção para valores de curto-circuito para correntes próximas ao pickup.

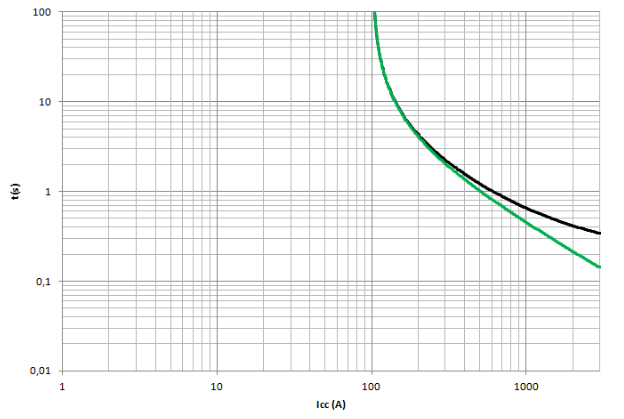

No coordenograma a seguir é possível verificar a função ADD habilitada, comparando duas curvas (uma curva com e outra sem o adicionador). Ambas curvas possuem a mesma característica inversa e o mesmo multiplicador, sendo a única diferença que a curva em verde não possui a função ADD e a preta tem uma temporização de ADD de 0,2s (soma-se 200 ms em cada ponto da curva).
Estudo de Seletividade de proteção de cabines de MT
Para projetos de proteção de cabines de MT, faz-se necessário a realização do estudo de seletividade entre o relé da cabine e o religador automático da concessionária instalado a montante.
Ajustes de sobrecorrente de religadores das concessionárias com a função ADD habilitada permite uma melhor seletividade entre o relé da cabine e o RA, principalmente para cabines com valores elevados de corrente de curto-circuito no ponto.
Como os ajustes de sobrecorrente das cabines de MT possuem a função de sobrecorrente instantânea (50) habilitada, a função ADD habilitada amplia a faixa de seletividade entre as proteções evitando atuações dos RAs para defeitos internos à cabine, sem com isso elevar a temporização próxima ao pickup.
Profissionais de Engenharia Elétrica x Ajustes de Sobrecorrente de RAs
Conhecimentos sobre proteção de sobrecorrente de Religadores Automático (RAs) são imprescindíveis para que o profissional da engenharia elétrica possa atuar em projetos de proteção de cabines de MT. Porém, poucos profissionais conhecem sobre as inúmeras funções de proteção dos religadores automáticos, principalmente como plotar suas curvas de sobrecorrente.
Um dos motivos desta grande dificuldade entre os profissionais da engenharia elétrica se dá por este tema ficar restrito aos profissionais das concessionárias bem como não ser contemplado nas disciplinas da maioria dos cursos de graduação de engenharia elétrica. Também há poucos cursos de pós-graduação ou de aperfeiçoamento disponíveis no mercado.
Um mercado para especialistas
O nível de empregabilidade do engenheiro eletricista especialista em Proteção do sistema elétrico é alto diante de uma demanda crescente tanto na indústria quanto no setor de distribuição de energia.
Logo, esse conhecimento é um diferencial na carreira destes profissionais, proporcionando vantagem competitiva, além de ter impacto na remuneração e na progressão de sua carreira.
Por essas razões, os cursos de Curto-circuito e Seletividade de Proteção em Cabines de Média Tensão da PROENGE são oportunidades para quem deseja se aprofundar nesse conteúdo. Os profissionais que melhor dominam as demandas nessa área saem na frente neste mercado competitivo.
