Você sabe como calcular curto-circuito em Cabines de Média Tensão? Ao contrário do que muitos pensam, o cálculo de curto-circuito pode ser feito sem o uso de softwares pagos.
Existem atualmente poucos profissionais que realizam projetos de proteção de entradas de serviço em MT, sendo, portanto, uma excelente oportunidade para os profissionais que queiram atuar nesta área.
Como iniciar o cálculo de curto-circuito?
Antes de efetuar o cálculo de curto-circuito é importante ter em mãos alguns dados. Deve-se solicitar à concessionária os valores de impedância equivalente no ponto de entrega do consumidor a qual esteja realizando o estudo. Após a obtenção destes dados, é necessário verificar as demais impedâncias da derivação e equipamentos como cabos, barramentos, transformador, etc. Somente após a obtenção de todos estes dados será possível iniciar o cálculo.
Como é feito o cálculo de curto-circuito em projetos de proteção de cabines de média tensão?
O cálculo em si é realizado por meio de componentes simétricas. Cada componente do sistema é representado por meio de suas impedâncias de sequência (positiva, negativa e zero).
No caso do transformador é necessário efetuar a mudança de base da impedância deste equipamento.
O cálculo de curto-circuito é feito para defeitos no ponto de instalação do relé/tc, nas buchas de alta do transformador bem como pode ser realizado também na BT do transformador.
Os curtos-circuitos calculados geralmente são: trifásico, fase-fase, fase-terra e fase-terra mínimo.

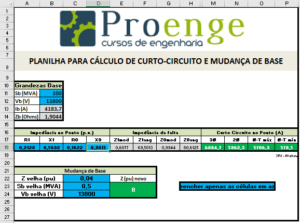

Disponibilizamos gratuitamente uma planilha para realizar o cálculo de curto-circuito. Com essa planilha não é necessário nenhum uso de software, basta ter os dados e valores em mãos. Faça o download aqui.
Se você quer saber mais sobre como realizar esse tipo de cálculo, temos um curso completo de Curto-circuito e proteção da seletividade em cabines de Média Tensão. Saiba mais aqui.
Profissionais de Engenharia Elétrica x Cálculo de Curto-Circuito
Os conceitos de componentes simétricas são essenciais para o cálculo de curto-circuito. Porém, poucos profissionais tiveram em sua graduação este tema contemplado nas disciplinas de engenharia elétrica. Também há poucos cursos de pós-graduação ou de aperfeiçoamento disponíveis no mercado.
Assim, muitos engenheiros eletricistas se formam a cada ano não sabendo os conceitos básicos de proteção do sistema elétrico como, por exemplo, realizar um cálculo de curto-circuito no SEP.
Um mercado para especialistas
O nível de empregabilidade do engenheiro eletricista especialista em Proteção do sistema elétrico é alto diante de uma demanda crescente tanto na indústria quanto no setor de distribuição de energia.
Logo, esse conhecimento é um diferencial na carreira destes profissionais, proporcionando vantagem competitiva, além de ter impacto na remuneração e na progressão de sua carreira.
Por essas razões, os cursos de Curto-circuito e Seletividade de Proteção em Cabines de Média Tensão da PROENGE são oportunidades para quem deseja se aprofundar nesse conteúdo. Os profissionais que melhor dominam as demandas nessa área saem na frente neste mercado competitivo.
Quer saber mais sobre os cursos? Clique aqui.
