Já ouviu falar sobre religadores automáticos? Separamos neste artigo uma explicação sobre o que é e o funcionamento deste equipamento.

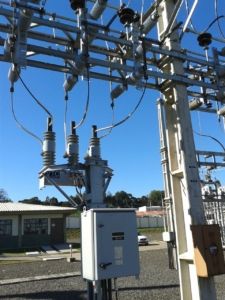

Os Religadores Automáticos também chamados de RAs são equipamentos utilizados pelas concessionárias de energia para proteção dos alimentadores.
Estes equipamentos podem ser instalados nas subestações como também ao longo do alimentador, seccionando o mesmo em vários trechos.
Os RAs são ajustados para efetuar certos números de religamentos quando submetido a um defeito.
Funcionamento dos Religadores Automáticos
Estes equipamentos são ajustados para proteger o alimentador para defeitos transitórios ou permanentes.
Os ajustes mais comuns utilizados são das proteções de sobrecorrente instantânea e temporizada, tanto para fase (50/51) quanto para o neutro (50N/51N).
Os religadores microprocessados geralmente também possuem proteção de neutro sensível, chamado de SEF ou GS.
Proteção de tensão, frequência, desbalanço de corrente entre outra também podem ser aplicadas nos ajustes.
Além disso os RAs possuem a função de religamento automático (79). Com essa função é possível realizar testes após o religador ter atuado para um defeito em seu trecho protegido.
Isso evita que o fornecimento de energia seja interrompido para defeitos transitórios, que conforme literatura, são a maioria dos defeitos das redes de distribuição de energia.
Estudo de Seletividade de proteção de cabines de MT
Para projetos de proteção de cabines de MT, faz-se necessário a realização do estudo de seletividade entre o relé da cabine e o religador automático da concessionária instalado a montante.
Logo, é necessário que o engenheiro que está realizando o projeto conheça não apenas sobre o relé da cabine como também sobre RAs.
Ainda existem no sistema de distribuição de energia diversos tipos e modelos de religadores, cada um com suas curvas de proteção de sobrecorrente. Esse grande número de equipamentos diferentes, provocam muitas dúvidas e dificuldades entre os engenheiros eletricistas durante um projeto de proteção de uma cabine de MT.
Profissionais de Engenharia Elétrica x Religadores Automáticos
Conhecimentos sobre os Religadores Automático (RAs) são imprescindíveis para que o profissional da engenharia elétrica possa atuar em projetos de proteção de cabines de MT. Porém, poucos profissionais conhecem sobre os religadores automáticos, principalmente como plotar suascurvas de sobrecorrente.
Um dos motivos desta grande dificuldade entre os profissionais da engenharia elétrica se dá por este tema ficar restrito aos profissionais das concessionárias bem como não ser contemplado nas disciplinas da maioria dos cursos de graduação de engenharia elétrica. Também há poucos cursos de pós-graduação ou de aperfeiçoamento disponíveis no mercado.
Um mercado para especialistas
O nível de empregabilidade do engenheiro eletricista especialista em Proteção do sistema elétrico é alto diante de uma demanda crescente tanto na indústria quanto no setor de distribuição de energia.
Logo, esse conhecimento é um diferencial na carreira destes profissionais, proporcionando vantagem competitiva, além de ter impacto na remuneração e na progressão de sua carreira.
Por essas razões, os cursos de Curto-circuito e Seletividade de Proteção em Cabines de Média Tensão da PROENGE são oportunidades para quem deseja se aprofundar nesse conteúdo. Os profissionais que melhor dominam as demandas nessa área saem na frente neste mercado competitivo.
