Este é o módulo 2 do curso de Curto-Circuito e Estudo de Seletividade da Proteção em Cabines de Média Tensão. Este curso é dividido em três módulos e tem como objetivo capacitar os alunos a realizarem um projeto de proteção de uma cabine de média tensão, elaborando todos os cálculos de curto-circuito, definição dos equipamentos de proteção bem como a realização do estudo de seletividade da proteção a ser apresentado às concessionárias de distribuição de energia.

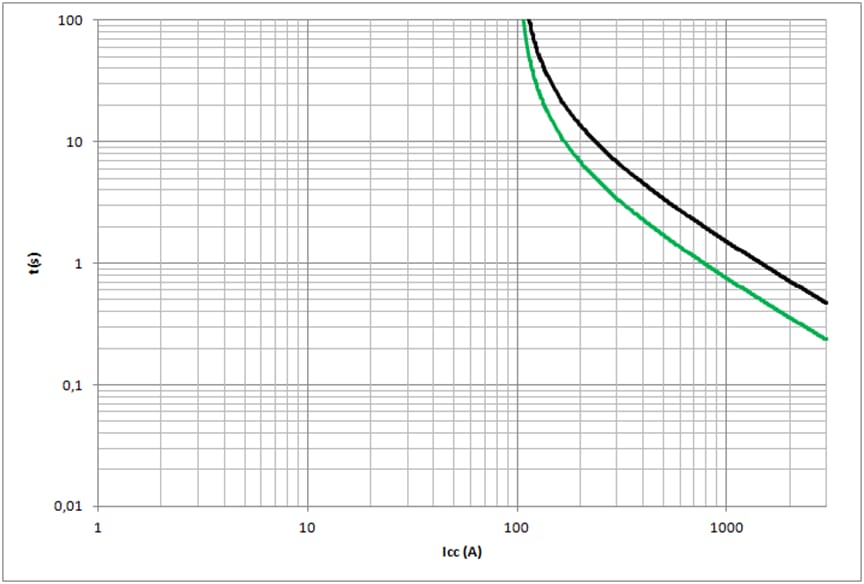

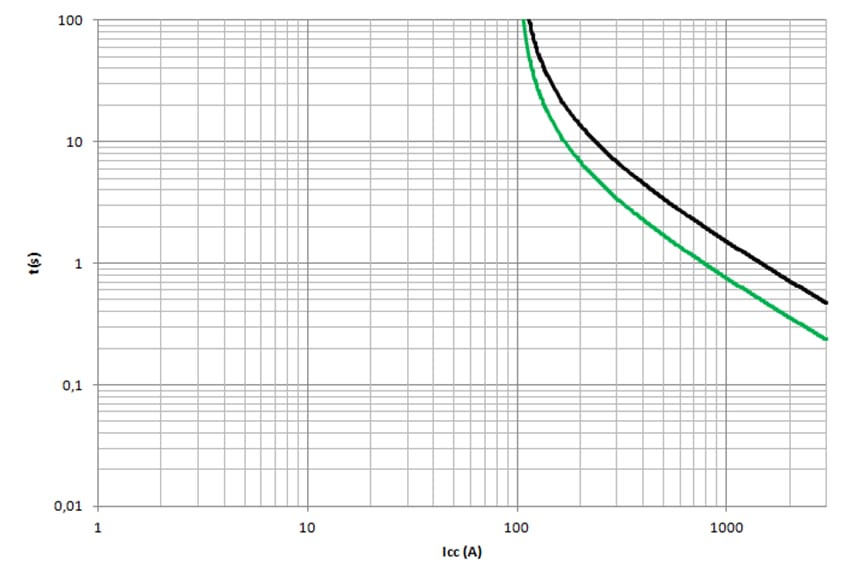

Modulo 2 – Coordenogramas e Curvas de Proteção de Sobrecorrente

Este Módulo irá apresentar as curvas de proteção de sobrecorrente utilizadas em relés e religadores do sistema elétrico de potência.

Além disso, irá ensinar ao aluno como plotar as curvas de sobrecorrente para uma ampla faixa de equipamentos, como por exemplo, religadores hidráulicos, eletrônicos e microprocessados.

Atualmente, existem diversos softwares pagos (alguns cobram valores extremamente caros) que não possuem as principais curvas dos religadores das concessionárias.

Para os religadores, o aluno, após este módulo será capaz de plotar desde as curvas normatizadas IEC e ANSI como também as famosas curvas “Reclosers”, utilizadas pelas concessionárias de energia. Tais curvas geram dúvidas nos profissionais para o estudo de seletividade da Proteção.

Além das inúmeros vídeos-aula deste módulo, para cada tópico serão disponibilizadas planilhas para auxiliar no processo para plotar as curvas de sobrecorrente (sem custo adicional para o aluno).

Conteúdo programático do curso:

  • Introdução as Curvas de Sobrecorrente
  • Curvas de sobrecorrente IEC
  • Curvas de sobrecorrente ANSI
  • Curvas de sobrecorrente para RA Hidráulico KF
  • Curvas de sobrecorrente para RA Hidráulico RX
  • Curvas de sobrecorrente para RA Hidráulico KFE
  • Curvas de sobrecorrente para RA Westinghouse RESCO
  • Curvas de sobrecorrente para RA ME – McGraw Edison
  • Curvas de sobrecorrente Recloser – Parte 1
  • Curvas de sobrecorrente Recloser – Parte 2
  • Curvas de sobrecorrente Personalizada

Quem pode fazer este curso?

O curso é destinado a estudantes e profissionais com formação em engenharia elétrica que tenham interesse em atuar ou que já trabalhem com sistemas elétricos de potência.

Qual a duração do curso?

Este curso tem duração de 10 horas e fica liberado para assistir pelo período de 12 meses.

Professor do curso:

Rafael de Oliveira Ribeiro é Engenheiro eletricista (UEL), Pós Graduado em Proteção de Sistemas Elétricos e também em Auditoria, Avaliações e Perícias em Engenharia. Mestre em engenharia elétrica pela Universidade Estadual de Londrina (UEL). Possui experiência profissional em Proteção do Sistema de Distribuição de Energia atuando a quase uma década como Engenheiro de Proteção na Companhia Paranaense de Energia – Copel. Possui experiência em operação e automação dos sistemas de distribuição em 34,5 e 13,8 kV. Atua também com sistemas de Smart Grid para recomposição automática no sistema de distribuição da Copel. Contribui com o Departamento Jurídico da Copel atuando como Assistente Técnico em Perícias Judiciais na área de engenharia. É Docente em cursos de graduação de engenharia elétrica desde 2011.

Confira a aula de introdução:
